一、用途： 用于油田多级注水等作业，能满足最小 5 级或以上分注工艺要求。
二、工作原理：坐封，限速下本工具到设计位置，油管正加压，锁紧锚爪伸出将胶筒上压帽与上中 心管固定， 同时洗井活塞关闭，继续升压剪断启动销钉，两级活塞上行推动锁环套上行压缩胶筒形 成密封， 同时释放辅助悬挂锁球（下井遇阻时防止上中心管移位），锁环套内的防退螺纹与下中心 管上的锁环咬合形成自锁，保证油管泄压后胶筒不会复位。反洗井时，套管压力高于油管内压 0.7MPa 以上时，洗井活塞即可打开，提供反洗井通道。油管内压高于套管压力时，洗井活塞自动关闭。
解封：油管泄压，锁紧锚爪回收，上中心管与胶筒中心管分离，拆除井口，加油管短节，下放 管柱压上中心管，剪断解封销钉，继续下行，桥接锁套释放悬挂锁块，上下中心管分离，然后上提 上中心管，桥接锁套在外锁环的防退丝扣作用下，与下中心管保持静止，上中心管沿桥接锁套上行， 并带动胶筒上压帽上行，胶筒复位，继续上行时，与胶筒上压帽经台阶悬挂的两级活塞上行，两级 活塞上行时与其经台阶悬挂的下中心管也被动上行，到此，本级封隔器解封完成。本级解封后，在 桥接锁套内锁环的防退丝扣作用下，上、下中心管轴向将不会发生位移保持相对固定，为下压管柱 解封下一级封隔器做好准备。

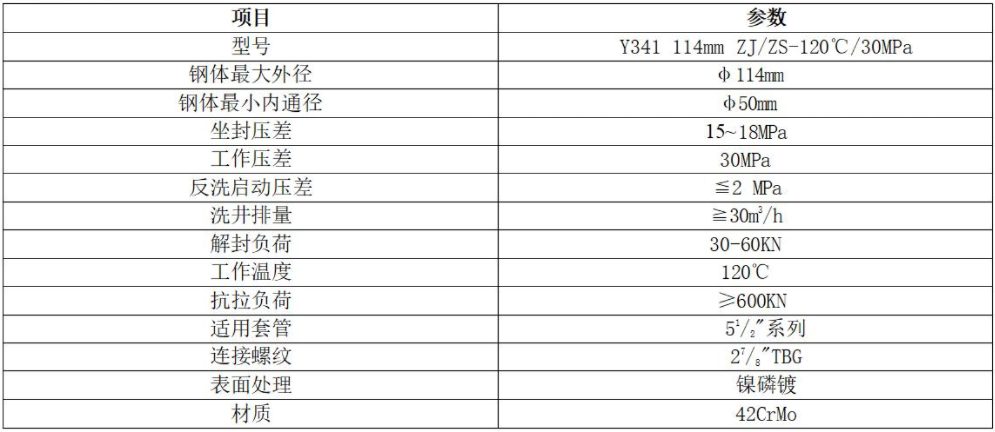

三、技术参数：
四、操作方法：井筒通、刮、洗干净后下入封隔器，到到达预定位置时，组配管柱坐至井口，正打 压坐封封隔器，起压要缓慢，压力升至 8MPa 、12MPa 、18MPa 各稳压 5min，确保坐封可靠。反洗 井时当洗井压力大于 0.7MPa 时，洗井通道被打开，进行洗井，洗井结束后正注，洗井活塞复位关闭。 解封时下压管柱然后上提管柱即可解封。
五、使用注意事项： 1、封隔器卡点应避开套管接箍。2、下井工具及油管丝扣上紧，不得渗漏，下 放管柱操作平稳，管柱下放速度 30－40 根/小时。
3、当井口有余留压力时，坐封稳压点就迭加余压，例如：要求 5-10-15-18 各压力稳压 3min 时，如 果井口有余留压力 5MPa，则泵车坐封稳压主，调整为 10-15-20-23MPa，各稳压 3min
4、使用滑套作业 时，应采用 6-9-12-15-18-21-24......的稳压方式 ，每 3MPa 稳压一次，每次 3min， 直至将滑套打开。
