1、用途：适用于高压挤注下层的施工作业。
2、结构原理：
坐封：油管下正加压达到 6-8MPa 时，启动销钉剪断，推力活塞依次推动相关部件运动，当锥体、卡 瓦支撑套管牢固后，胶筒继续被压缩贴合套管形成密封。当压力达到 20-22MPa 时，本工具丢手成功， 继续升压到 26-28Mpa，球座丢脱掉落到接球篮，油管泄压 。加压 80-100KN 坐井口，即可对下层进 行挤注作业。上提中心管后，底部特殊机构可以防止下层液体（挤注流体或地层流体）反吐。
解封：下工具打捞，无法打捞时可快速钻除。

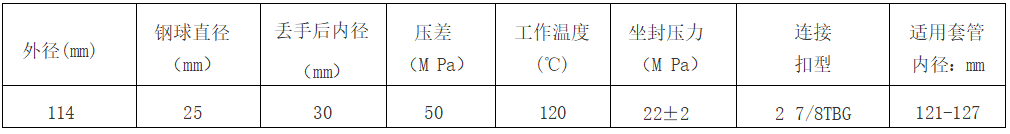

3、技术参数：
4、操作方法及注意事项：
1. 通井，用 118mm 通井规通井确保套管内壁畅通。
2. 组配下管柱：承留器+传输油管到井口；注意下管柱时必须取出钢球备用；液力坐封工具，限速
40 根每小时下管柱至设计位置，配好油管短节（包含悬挂器及短节长度），上提管柱约 50-60cm （1500 米以下取 50cm，2000 米以上取 60cm）；注意下管柱与坐封施工必须连续进行，无法连 续进行时，不得下钻，防止沉砂堵塞中心管无法正洗井。
3. 以 300-400L/min（每小时 18-24 方）的排量清水正洗井至套管出口返液，清水用量不少于油管 容积的 1.5 倍（油管容积 3 方每千米） 。注意泵入的清水不得含较多的机械杂质，否则可能导 致球座丢开压力异常高压。
4. 投球，等候 20-30 分钟，钢球入座后油管打压 6-9-12-15-18-21-24MPa，各稳压 2min，直到本 工具丢手成功。继续升压到 28-30MPa 左右，打掉球座。若球座意外先行泄压，本工具未丢手， 可以强行 上提管柱 150-180KN（净拉力），帮助本工具丢手。注意不准在油管未泄压时强行上 提管柱，否则可能损伤插管密封圈；在坐封过程中的管柱无法稳压，套管返液，基本可认定为 油管漏失或球座上块状垢堵塞，工具本身漏失的概率极低。
5. 本工具丢手、泄压后上提高度控制在 30cm 以内如果没有拉力明显上升、下探有明显遇阻（至少 80KN），则说明本工具坐封成功
6. 下放管柱装井口(需下压 80-100KN 负荷)。正挤验封，压力 10-15MPa，或排量 500L/min,求吸水 并挤注作业，套管开启，试挤时应无溢流，如果套管有溢流，应结合坐封过程中管柱是否能稳 压，油管是否漏失来综合分析判断是油管漏失或是插管不密封、或坐封位置不合理 。如果试挤 高压稳压，拔出插管可正循环，说明地层不吸水，应考虑是否本工具封位错误或本身地层压力很高。
7. 挤水泥施工时，尽可能开启套管阀门，专人观察套管溢 流情况，一旦发生明显溢流则立即采取 应急措施，关闭套管阀门强挤或放弃挤注（提出插管大排量返洗出油套管内水泥）；挤完水泥 完毕放压后油套不溢流，压力落 0，拔出插管，并立即上提油管(最少 10 根以上)，关闭油套闸 门，可有效避免水泥固油管风险； 任何时候，水泥挤注完毕都必须上提油管 100mm 以上，且进 行全关井口（油套均要关闭） 防止卡钻事故
8. 解封用高效磨鞋钻除。
9. 本工具使用过程中出现任何技术 、现场问题可咨询联系厂 家技术人员180 1208 7020。
5、技术特点：
1、坐封、挤注管柱一次完成，操作方便，工作量小
2、挤注作业后可自动关闭下部地层，防止堵剂或流体反吐
3、卡瓦上置，下部高压帮助本工具锚定，防止下高压上顶本工具移位
4、留井配件主体采用易钻材料加工，易于钻磨。
