可捞式桥塞 Y445DS/QS(双向耐高压) 价格:

在线询价
详细内容 规格参数 产品包装

用途:用于临时卡堵高压底层,尤其适用于底层异常高压且上层也需要承高压的的油水井封堵。

结构原理:坐封:投球封堵中心管旁通,油管正加压达到 6-8MPa 时,保护活塞启动,释放坐封工 具与桥塞主体的临时锁紧机构,高压液体作用于组合活塞,组合活塞继续依次推动锁套、胶筒中心 管、上锥体下行,卡瓦被上下锥体挤压伸出锚定套管,上锥体被限位,组合活塞继续下行推动锁套、 胶筒中心管,胶筒被压缩与套管形成密封。锁套与锁环经单向丝扣啮合作用,无法复位,胶筒持久 密封。当压力超过丢手销钉强度时,丢手销钉拉断完成丢手,组合活塞向下越过泄压孔向套管泄压。 丢手后,锁套经锁紧机构与中心杆锁为一体,胶筒无法复位,与套管的密封得以持久。卡瓦中置、 两组胶筒设计,上、下高压均有助于胶筒进一步压缩密封,和卡瓦进一步锚定。

打捞:工具抓获打捞头,上提拉断解封销钉,解除锁紧机构,打捞头继续上行,带动相关部件 上行复位,直到桥塞完全解封。

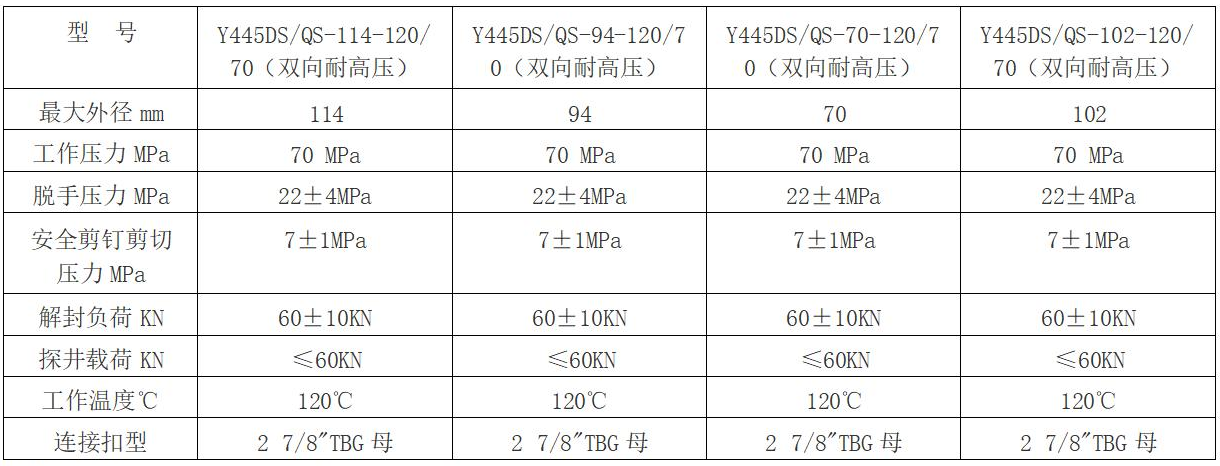

技术参数:


操作方法:1、用 118mm 以上工具通井,检查套管工况,确保套管内部畅通。2、按设计要求组配管 柱,限速下油管至设计深度

Y445-114 封堵桥塞打压丢手操作方法:

1 、 用 1.5-2 倍油管容积清水正洗井干净,投入标配钢球,。

2 、 悬吊管柱处于自由悬重。

3 、投球 15-20min 后,正打压 6-9-12-15-18-21-24MPa ,各压力点均能且必须稳压 3min 以上,卡瓦支 撑套管时,可以观察到管柱负荷下降,继续升压至压力突降,实现丢手。

4 、若打压无法稳压,说明球座密封不严,必须重新充分反洗井,直到正加压可以稳压。不得在正打 压无法稳压的情况下盲目升压。

5 、 压力超过 28MPa 无法丢手时,可以缓慢上提管柱拉断应力杆实现丢手,但负荷净增值不应超过 60KN。

6、 上提油管 2-4m 左右,缓慢下放管柱加压 30-50KN 探桥塞坐封是否良好。

使用注意事项:1、限速下管柱至设计深度,防止中途遇阻提前坐封。必须预置钢球时,更应严格 控制下钻速度,防止冲击压力剪断安全销钉,导致桥塞提前坐封。2、下探管柱时加压不应大于 50KN, 防止强力下探,否则可能破坏打捞鱼顶或损伤桥塞卡瓦。3、压裂作业时,应填砂保护桥塞。

技术特点:1、双锥体双向卡瓦锚定机构,锚定可靠,承受负荷大。 2、桥塞设计有防机械卡阻机


构,若遇套管结垢变形,桥塞不启动锚定,容易提出。3、两组胶筒、卡瓦中置设计,上下高压均有 助于胶筒进一步压缩密封、卡瓦进一步支撑锚定。4、液力坐封机构简单、密封点少,更加安全可靠。

5、锁紧机构防砂设计,坐封成功率更高。
